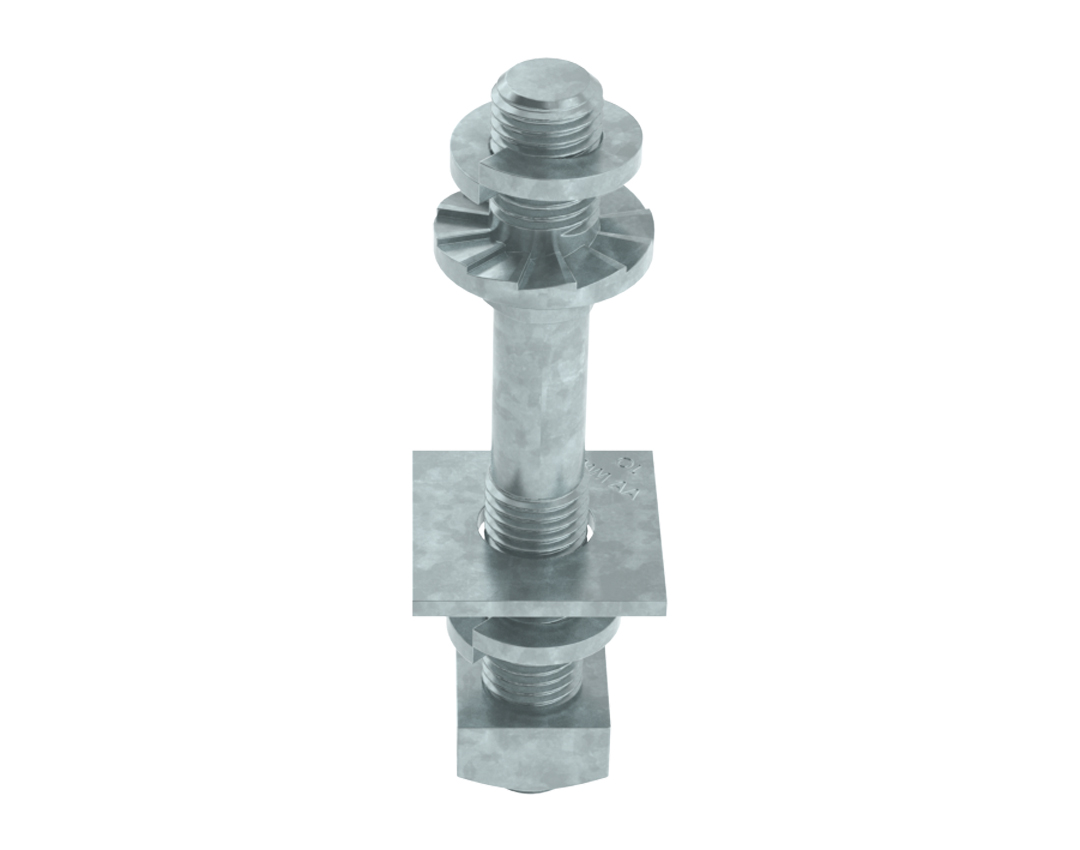

Pino autotravante para isolador tipo pilar - Rosca M16-M16
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1045. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Porca: Fabricada em aço-carbono GRAU MR 250.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
|
Acessórios |
||
|---|---|---|
| Código | Qtd. | Descrição |
| AQ038/18/3 | 01 | Arruela Quadrada M16 |
| ARP03 | 02 | Arruela de pressão M16 |
| PQ03 | 01 | Porca quadrada M16 |

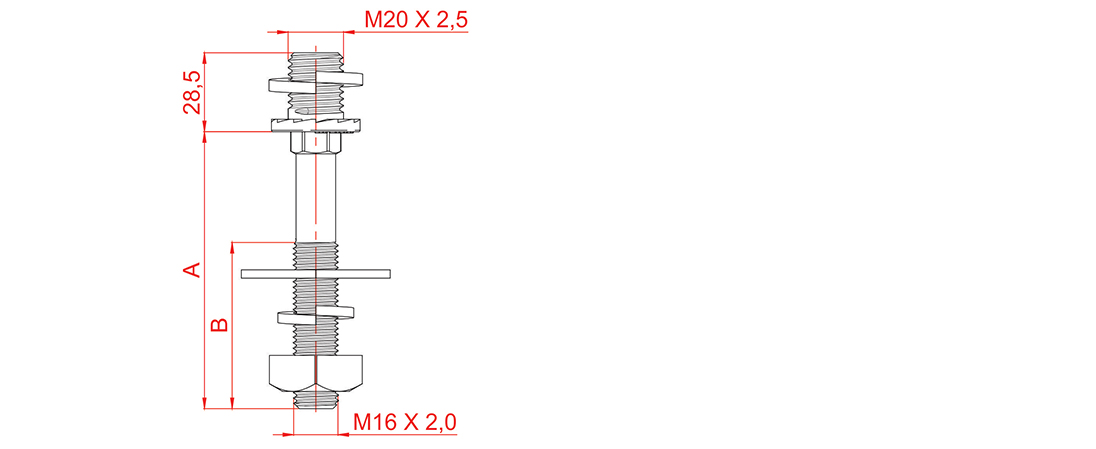

| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|
|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
|||
| PIP01/001 | 38 | 31 | 0,190 | 20 |
| PIP01/002 | 45 | 35 | 0,210 | 20 |
| PIP01/003 | 45 | 40 | 0,210 | 20 |
| PIP01/004 | 140 | 60 | 0,330 | 20 |
| PIP01/005 | 190 | 102 | 0,410 | 20 |
| PIP01/006 | 200 | 120 | 0,420 | 20 |
| PIP01/007 | 250 | 130 | 0,470 | 20 |
| PIP01/008 | 300 | 160 | 0,530 | 20 |
| PIP01/009 | 350 | 190 | 0,590 | 20 |
| PIP01/010 | 140 | 80 | 0,340 | 20 |
