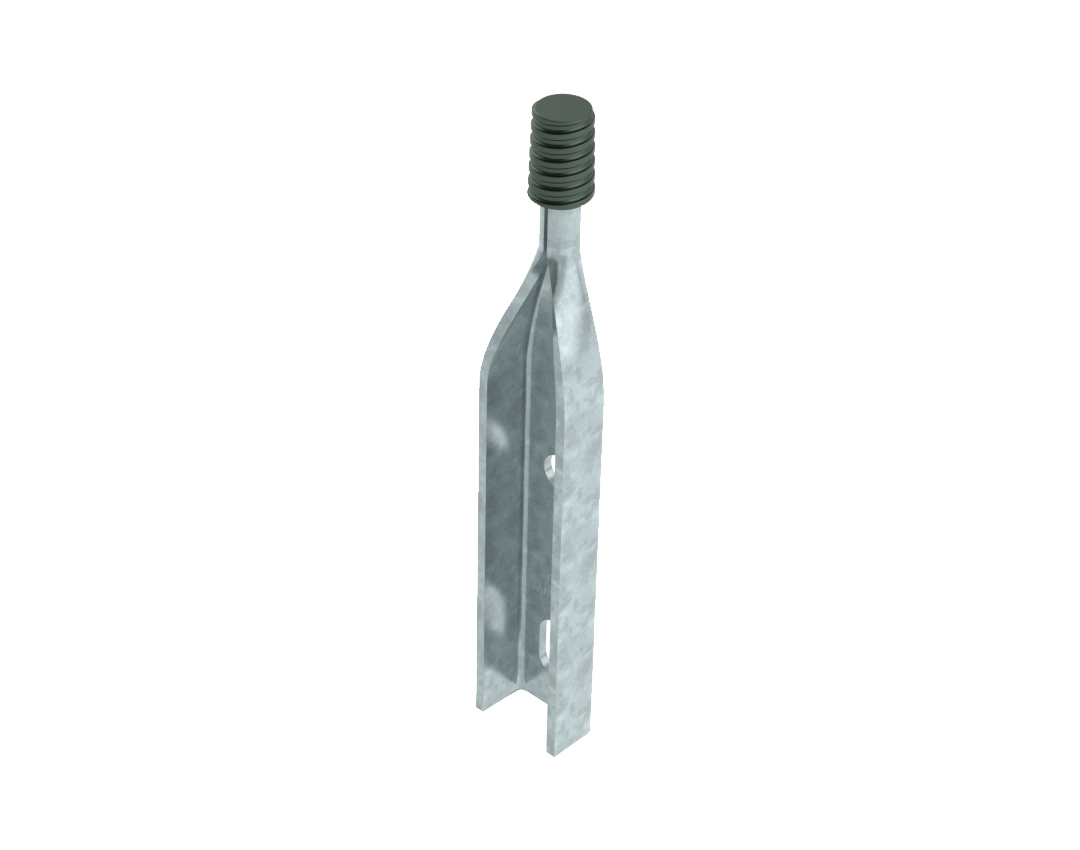

Pino de topo - Rosca chumbo Ø25mm
Sobre o produto
Aplicação: Utilizado para a fi xação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1045. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em chumbo conforme ABNT-NBR 5032.

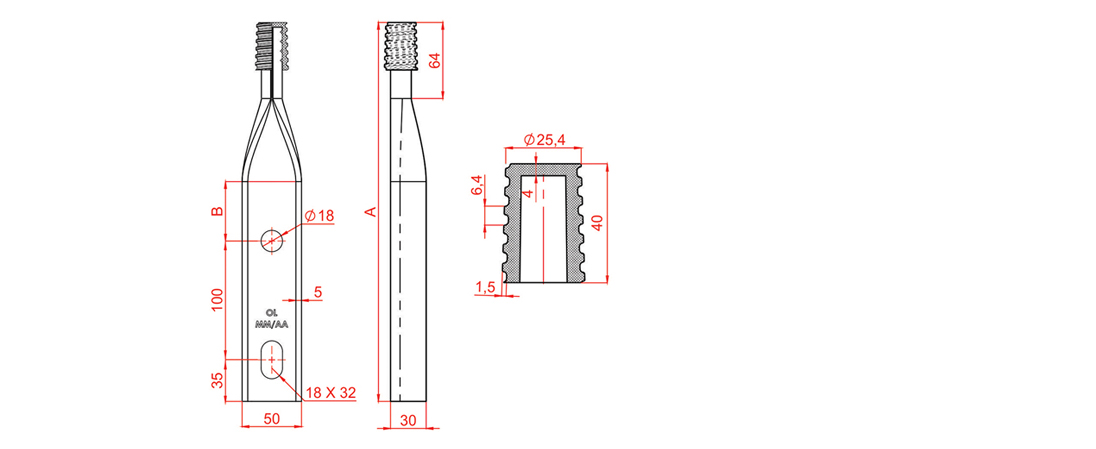

Desenho técnico:
| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|
|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
|||
| PT01/01 | 370 | 100 | 1,210 | 10 |
| PT01/02 | 389 | 120 | 1,280 | 10 |
| PT01/03 | 439 | 170 | 1,470 | 10 |
| PT01/04 | 457 | 190 | 1,531 | 10 |
| PT01/05 | 500 | 231 | 1,720 | 10 |
| PT01/06 | 420 | 155 | 1,400 | 10 |
| PT01/07 | 600 | 331 | 2,050 | 10 |
