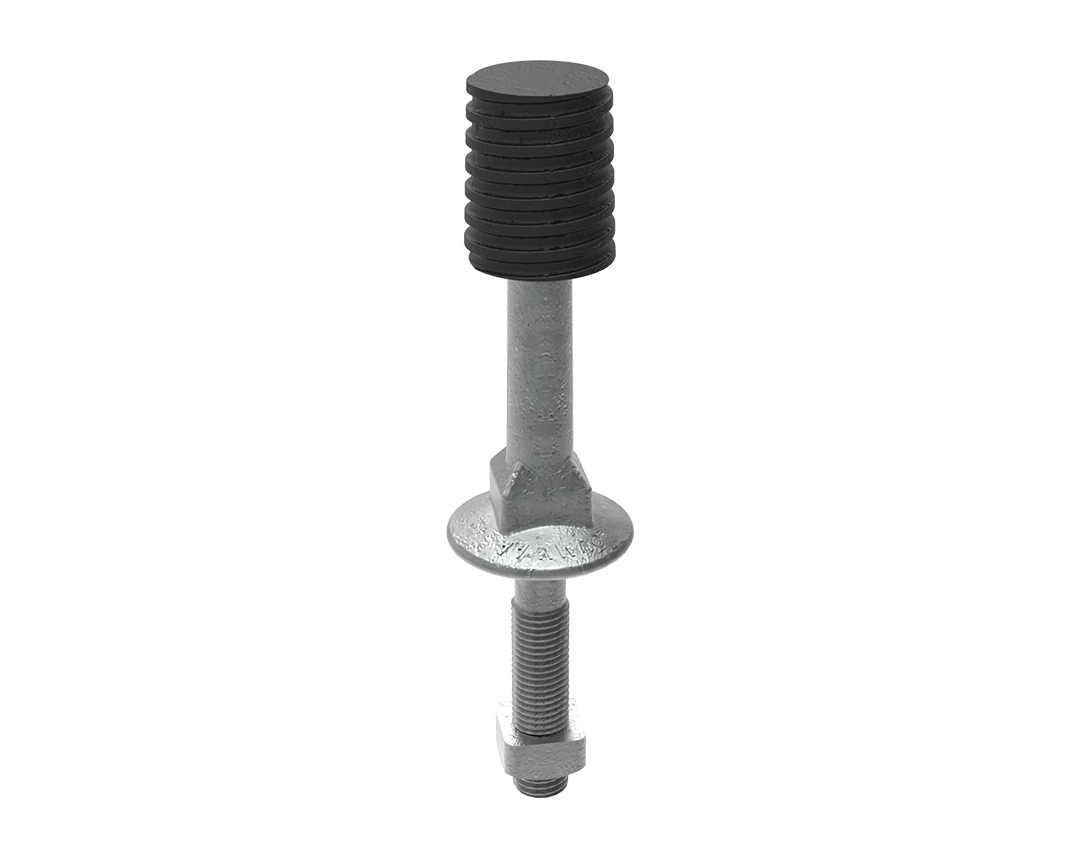

Pino de Topo - Rosca Chumbo Ø35m
Produto
Quantidade
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1045. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em chumbo conforme ABNT-NBR 5032.
Desenho Técnico
| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|||
|---|---|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
|||
| PI02/H/001 | 194 | 150 | 40 | 35 | 0,84 | 10 |
| PI02/H/002 | 224 | 180 | 40 | 35 | 0,89 | 10 |
| PI02/H/003 | 244 | 200 | 40 | 35 | 0,92 | 10 |
| PI02/H/004 | 245 | 176 | 65 | 35 | 0,92 | 10 |
| PI02/H/005 | 249 | 200 | 45 | 40 | 0,91 | 10 |
| PI02/H/006 | 294 | 150 | 140 | 70 | 0,98 | 10 |
| PI02/H/007 | 324 | 180 | 140 | 35 | 1,02 | 10 |
| PI02/H/008 | 324 | 180 | 140 | 60 | 1,01 | 10 |
| PI02/H/009 | 324 | 180 | 140 | 70 | 1,00 | 10 |
| PI02/H/010 | 344 | 200 | 140 | 60 | 1,06 | 10 |
| PI02/H/011 | 344 | 200 | 140 | 70 | 1,05 | 10 |
| PI02/H/012 | 350 | 175 | 171 | 60 | 1,05 | 10 |
| PI02/H/013 | 365 | 180 | 181 | 70 | 1,07 | 10 |
| PI02/H/014 | 440 | 200 | 236 | 150 | 1,17 | 10 |
| PI02/H/015 | 350 | 210 | 136 | 70 | 1,06 | 10 |
