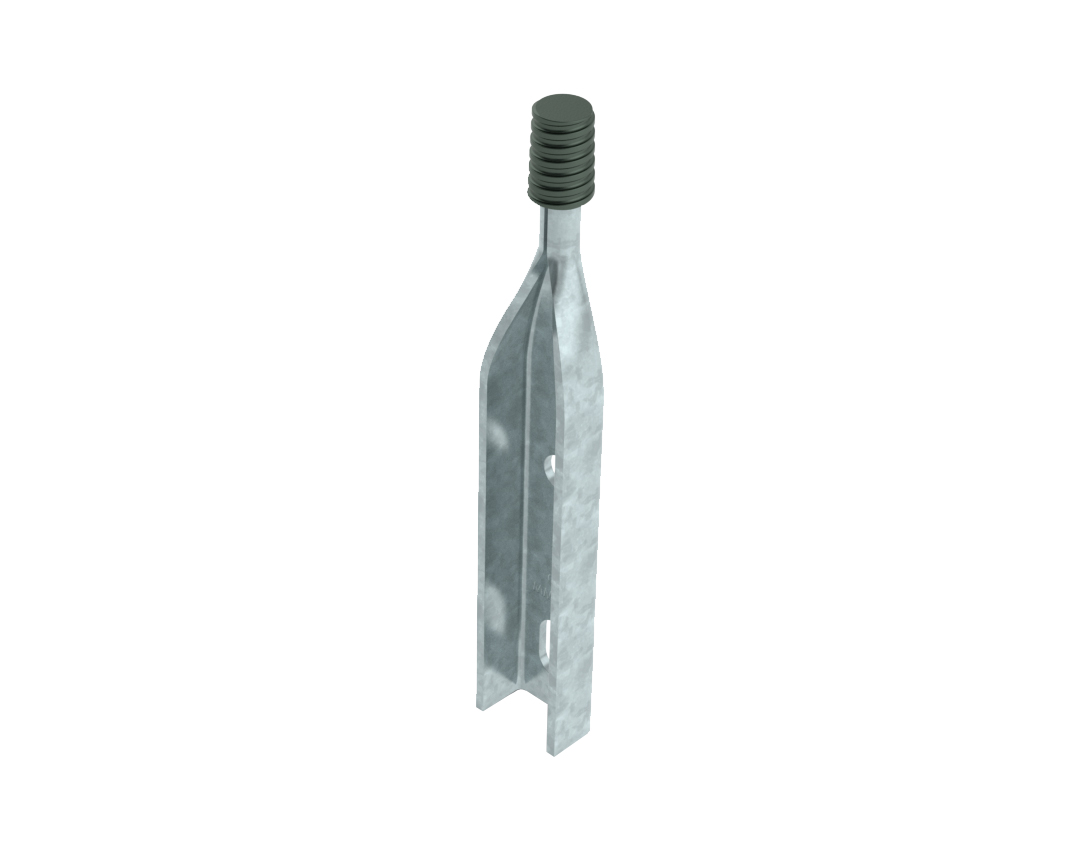

Pino de Topo - Rosca Nylon Ø25mm
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1045. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em nylon conforme ABNT-NBR 5032.

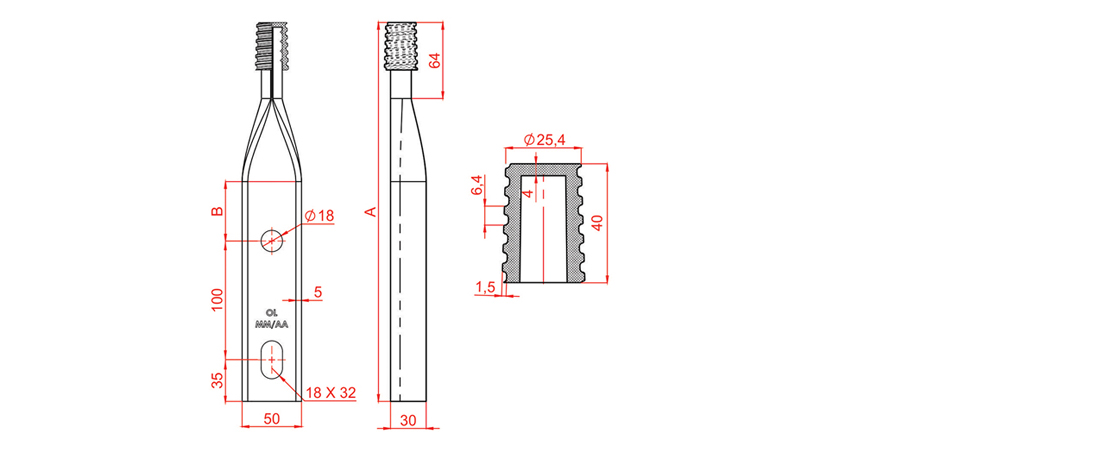

Desenho Técnico
| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|
|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
|||
| PT07/01 | 370 | 100 | 0,95 | 10 |
| PT07/02 | 389 | 120 | 1,17 | 10 |
| PT07/03 | 439 | 170 | 1,36 | 10 |
| PT07/04 | 457 | 190 | 1,42 | 10 |
| PT07/05 | 500 | 231 | 1,61 | 10 |
| PT07/06 | 420 | 155 | 1,29 | 10 |
| PT07/07 | 600 | 331 | 1,94 | 10 |
