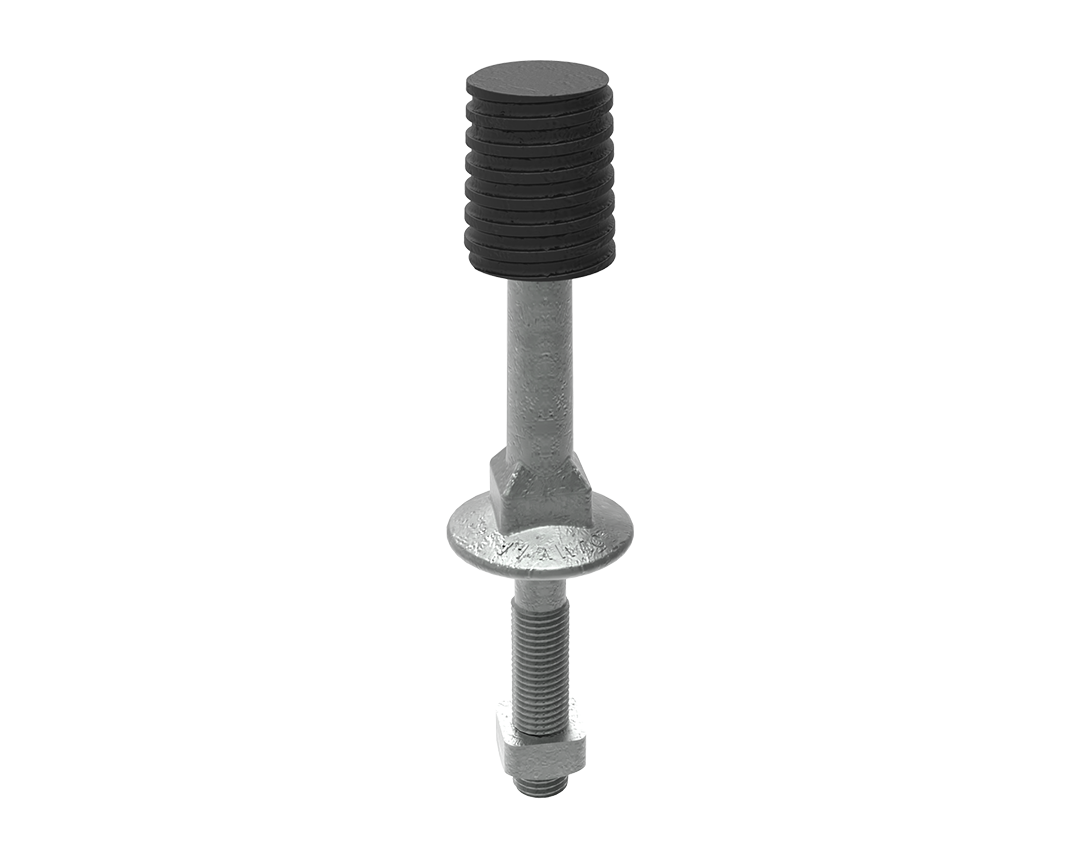

Pino de Topo - Rosca Nylon Ø35mm
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1045. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em nylon conforme ABNT-NBR 5032.
Desenho Técnico
| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|||
|---|---|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
|||
| PI07/001 | 194 | 150 | 40 | 35 | 0,50 | 10 |
| PI07/002 | 224 | 180 | 40 | 35 | 0,55 | 10 |
| PI07/003 | 244 | 200 | 40 | 35 | 058 | 10 |
| PI07/004 | 245 | 176 | 65 | 35 | 0,58 | 10 |
| PI07/005 | 249 | 200 | 45 | 40 | 0,57 | 10 |
| PI07/006 | 294 | 150 | 140 | 70 | 0,64 | 10 |
| PI07/007 | 324 | 180 | 140 | 35 | 0,68 | 10 |
| PI07/008 | 324 | 180 | 140 | 60 | 0,67 | 10 |
| PI07/009 | 324 | 180 | 140 | 70 | 0,66 | 10 |
| PI07/010 | 344 | 200 | 140 | 60 | 0,72 | 10 |
| PI07/011 | 344 | 200 | 140 | 70 | 0,71 | 10 |
| PI07/012 | 350 | 175 | 171 | 60 | 0,70 | 10 |
| PI07/013 | 365 | 180 | 181 | 70 | 0,73 | 10 |
| PI07/014 | 440 | 200 | 236 | 150 | 0,83 | 10 |
| PI07/015 | 350 | 210 | 136 | 70 | 0,72 | 10 |
