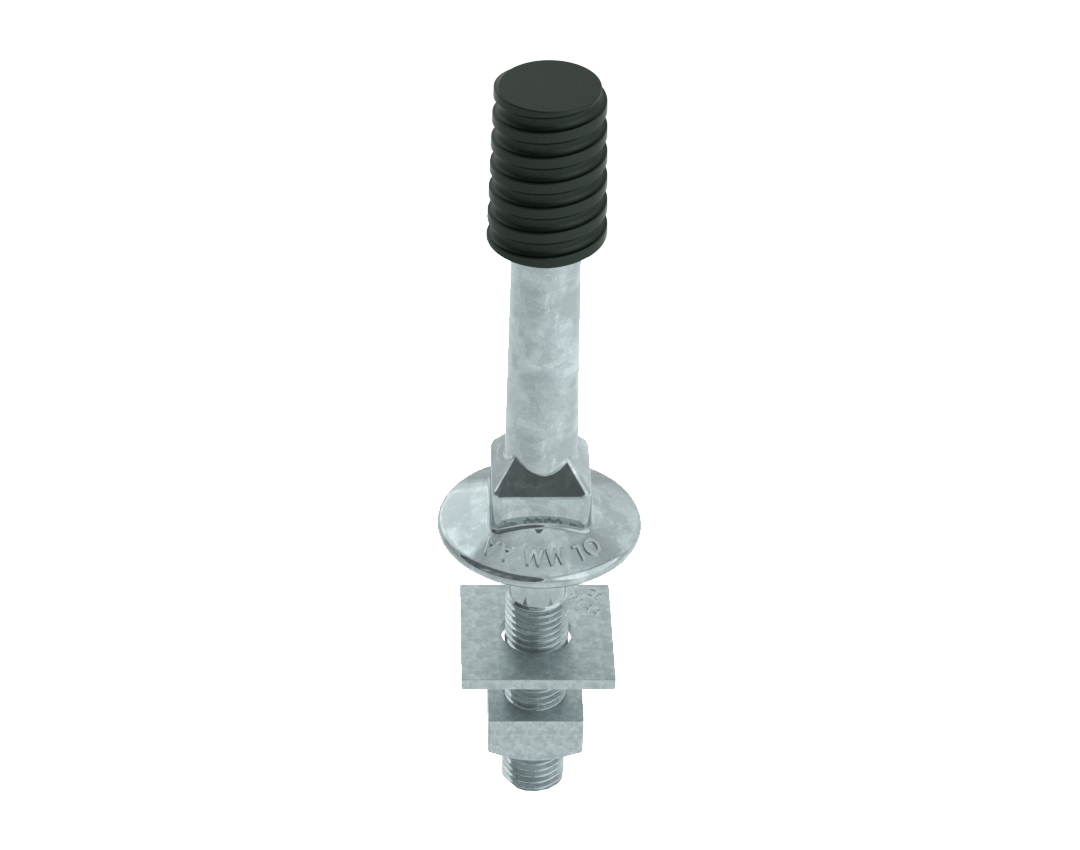

Pino para isolador - Rosca chumbo Ø25mm
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1020 forjado ou aço-carbono GRAU MR 250 forjado. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em chumbo conforme ABNT-NBR 5032.
Porca: Fabricada em aço-carbono GRAU MR 250.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
|
Acessórios |
||
|---|---|---|
| Código | Qtd. | Descrição |
| AQ038/18/3 | 01 | Arruela Quadrada M16 |
| PQ03 | 01 | Porca quadrada M16 |

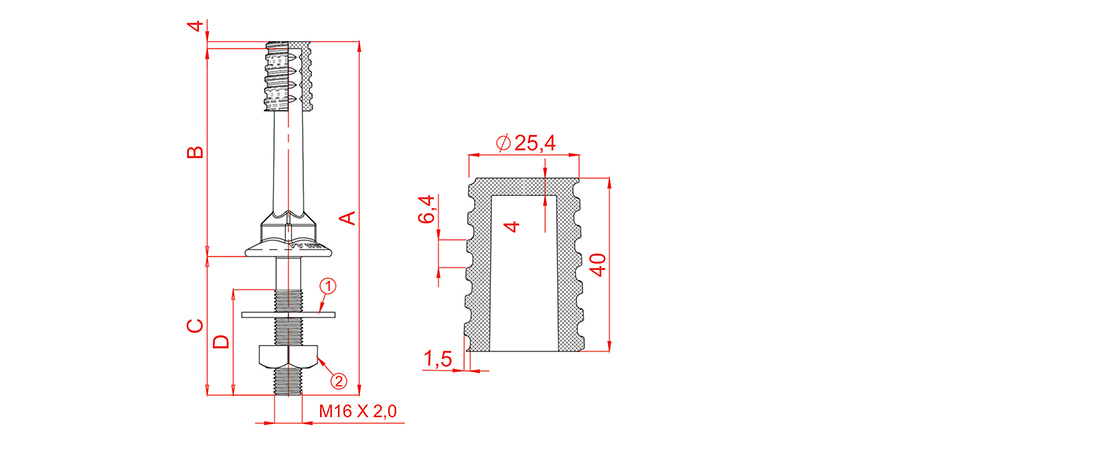

| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|||
|---|---|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
|||
| PI01/01 | 181 | 150 | 27 | 25 | 0,629 | 10 |
| PI01/02 | 194 | 150 | 40 | 35 | 0,637 | 10 |
| PI01/03 | 199 | 150 | 45 | 43 | 0,640 | 10 |
| PI01/04 | 200 | 146 | 50 | 40 | 0,641 | 10 |
| PI01/05 | 219 | 150 | 65 | 50 | 0,650 | 10 |
| PI01/06 | 240 | 196 | 40 | 35 | 0,710 | 10 |
| PI01/07 | 245 | 201 | 40 | 35 | 0,703 | 10 |
| PI01/08 | 294 | 150 | 140 | 60 | 0,783 | 10 |
| PI01/09 | 294 | 150 | 140 | 70 | 0,782 | 10 |
| PI01/10 | 300 | 146 | 150 | 70 | 0,785 | 10 |
| PI01/11 | 319 | 150 | 165 | 70 | 0,818 | 10 |
| PI01/12 | 324 | 180 | 140 | 70 | 0,819 | 10 |
| PI01/13 | 354 | 150 | 200 | 70 | 0,862 | 10 |
| PI01/14 | 454 | 150 | 300 | 160 | 0,978 | 10 |
