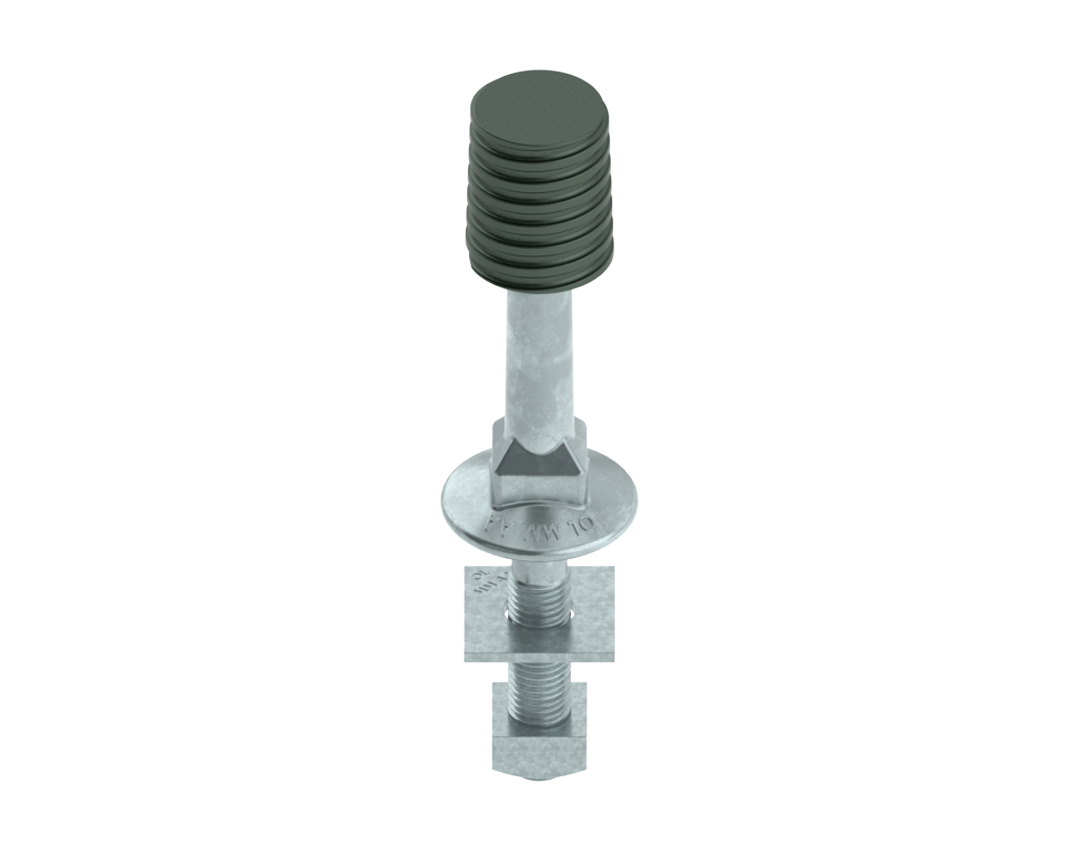

Pino para isolador - Rosca chumbo Ø35mm
Sobre o produto
Aplicação: Utilizado para a fixação do isolador.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1020 forjado ou aço-carbono GRAU MR 250 forjado. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABNT NBR 8159:2017.
Rosca: Fabricada em chumbo conforme ABNT-NBR 5032.
Porca: Fabricada em aço-carbono GRAU MR 250.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
Arruela: Fabricado em aço-carbono COPANT 1010 a 1020.
|
Acessórios |
||
|---|---|---|
| Código | Qtd. | Descrição |
| AQ038/18/3 | 01 | Arruela Quadrada M16 |
| PQ03 | 01 | Porca quadrada M16 |

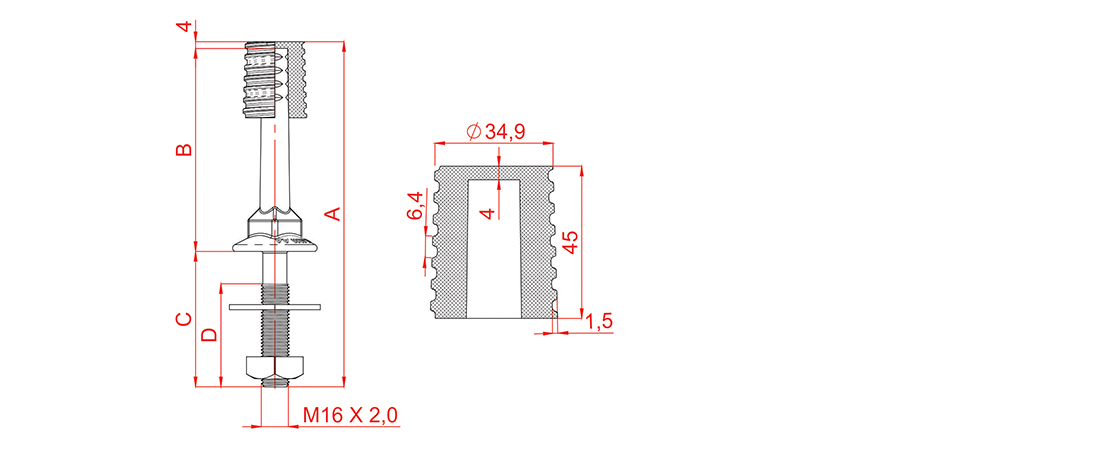

| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
|||
|---|---|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
|||
| PI02/01 | 191 | 150 | 40 | 35 | 0,877 | 10 |
| PI02/02 | 224 | 180 | 40 | 35 | 0,920 | 10 |
| PI02/03 | 244 | 200 | 40 | 35 | 0,950 | 10 |
| PI02/04 | 245 | 176 | 65 | 35 | 0,950 | 10 |
| PI02/05 | 249 | 200 | 45 | 40 | 0,940 | 10 |
| PI02/06 | 294 | 150 | 140 | 70 | 1,010 | 10 |
| PI02/07 | 324 | 180 | 140 | 35 | 1,050 | 10 |
| PI02/08 | 324 | 180 | 140 | 60 | 1,040 | 10 |
| PI02/09 | 324 | 180 | 140 | 70 | 1,030 | 10 |
| PI02/10 | 344 | 200 | 140 | 60 | 1,090 | 10 |
| PI02/11 | 344 | 200 | 140 | 70 | 1,080 | 10 |
| PI02/12 | 350 | 175 | 171 | 60 | 1,080 | 10 |
| PI02/13 | 365 | 180 | 181 | 70 | 1,100 | 10 |
| PI02/14 | 440 | 200 | 236 | 150 | 1,200 | 10 |
| PI02/15 | 350 | 210 | 136 | 70 | 1,090 | 10 |
