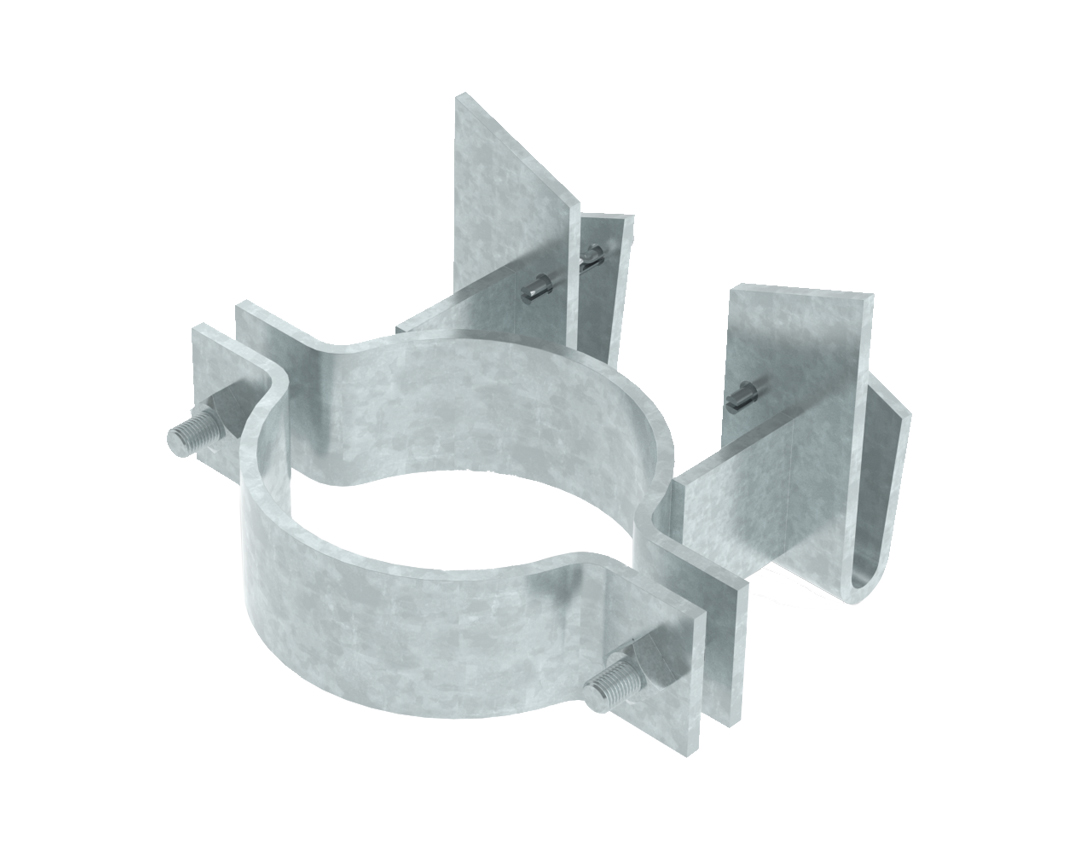

Suporte gancho para trafo trifásico
Sobre o produto
Aplicação: Utilizado para a fixação de transformadores em postes circulares.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1020. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Porca: Fabricado em aço-carbono GRAU MR 250.
Parafuso: Fabricado em aço-carbono COPANT 1006 a 1020 forjado.
| Acessórios | ||
|---|---|---|
| Código |
Qtd.
|
Descrição |
| PF03/005 | 02 | Parafuso francês M16x70 |
| PQ03 | 02 | Porca quadrada rosca M16 |
| SG-CUPILHA | 02 | Cupilha |
Obs.: Acessórios variáveis conforme necessidade do cliente.
|

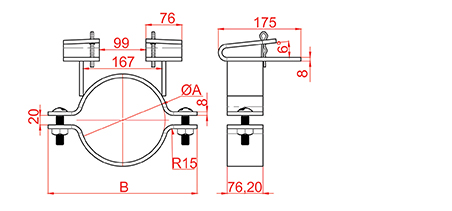

Dados Técnicos (mm) |
||||
|---|---|---|---|---|
|
Cód. com
parafusos
|
A
(mm)
|
B
(mm)
|
Peso
(Kg)
|
Qtd. p/
embalagem
|
| STG210 | 210 | 348 | 7,800 | 1 |
| STG220 | 220 | 356 | 8,000 | 1 |
| STG225 | 225 | 363 | 8,100 | 1 |
| STG230 | 230 | 368 | 8,200 | 1 |
| STG240 | 240 | 378 | 8,250 | 1 |
| STG250 | 250 | 388 | 8,400 | 1 |
| STG255 | 255 | 393 | 8,500 | 1 |
| STG260 | 260 | 396 | 8,550 | 1 |
| STG280 | 280 | 416 | 8,840 | 1 |
| STG285 | 285 | 421 | 8,920 | 1 |
| STG290 | 290 | 426 | 9,000 | 1 |
| STG300 | 300 | 436 | 9,150 | 1 |
| STG310 | 310 | 446 | 9,300 | 1 |
| STG320 | 320 | 456 | 9,450 | 1 |
| STG330 | 330 | 466 | 9,600 | 1 |
