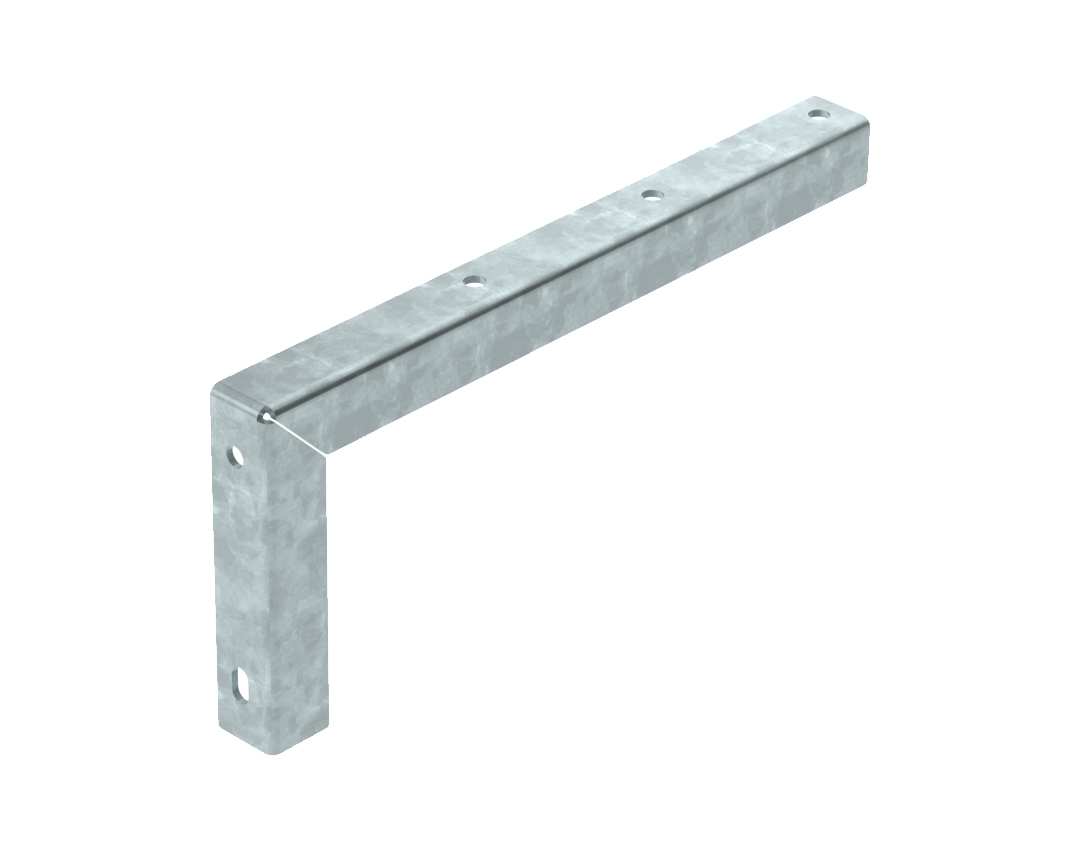

Sobre o produto
Aplicação: Utilizado para fi xação do isolador no poste.
Tipo de rede:
Descrição
Caracteristicas: Fabricado em aço-carbono COPANT 1010 a 1020 ou pefi l L aço-carbono GRAU MR 250. Galvanizado por imersão a quente conforme ABNT-NBR 6323.
Resistência mecânica: Conforme ABRADEE-18.26.

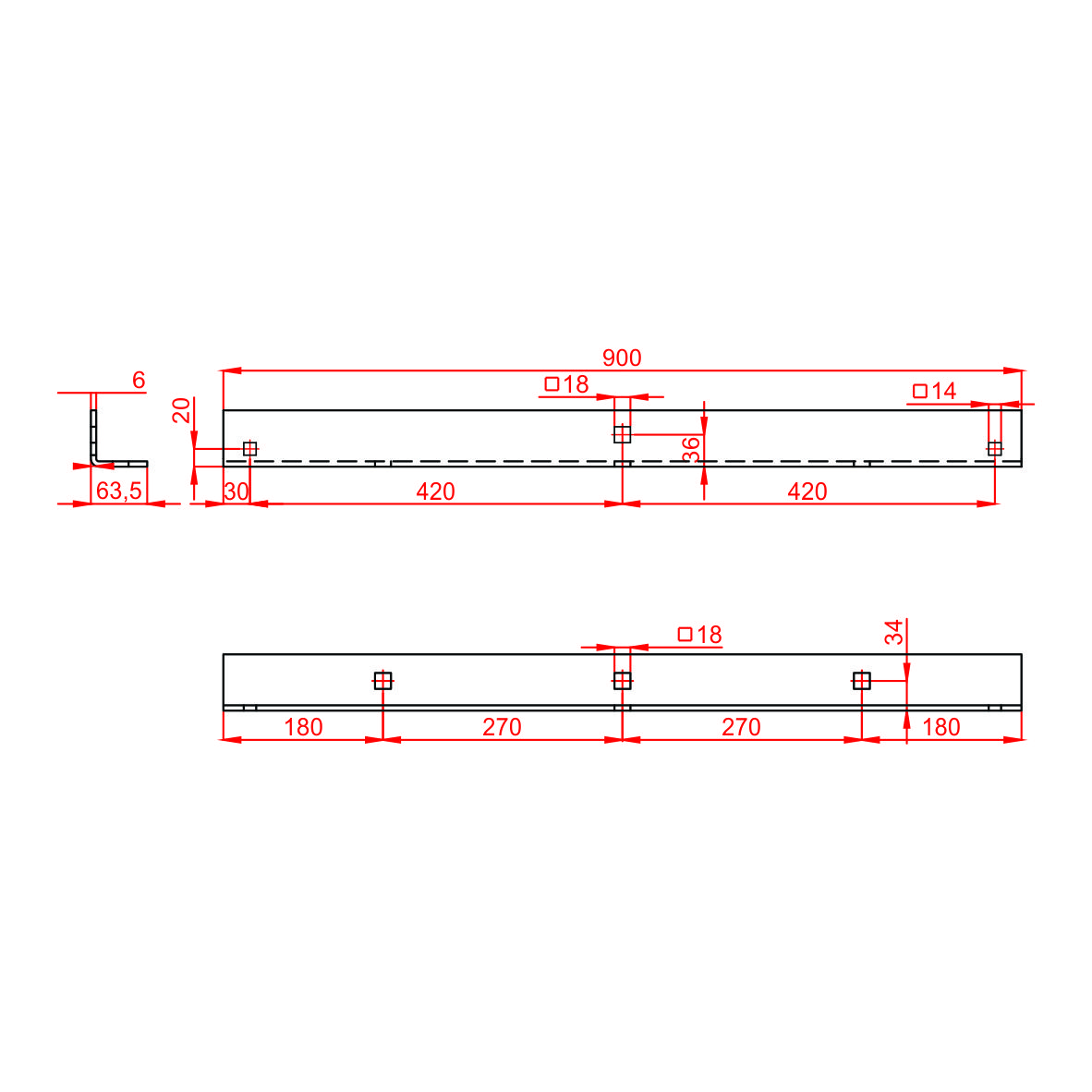

Desenho técnico:
| Código | Dimensões |
Peso
(Kg)
|
Qtd. por
emb.
|
||||
|---|---|---|---|---|---|---|---|
|
A
(mm)
|
B
(mm)
|
C
(mm)
|
D
(mm)
|
E
(mm)
|
|||
| SH01 | 300 | 675 | 200 | 200 | 25 | 5,130 | 1 |
| SH01 | 300 | 755 | 200 | 200 | 55 | 4,190 | 1 |
| SH03 | 400 | 875 | 300 | 300 | 25 | 6,454 | 1 |
| SH04 | 400 | 955 | 300 | 300 | 55 | 6,797 | 1 |
